Громкий транзисторный радиоприемник с низковольтным питанием своими руками


Очень простой и громкий приемник на транзисторах который работает от севшей батарейки и его может сделать каждый своими руками!

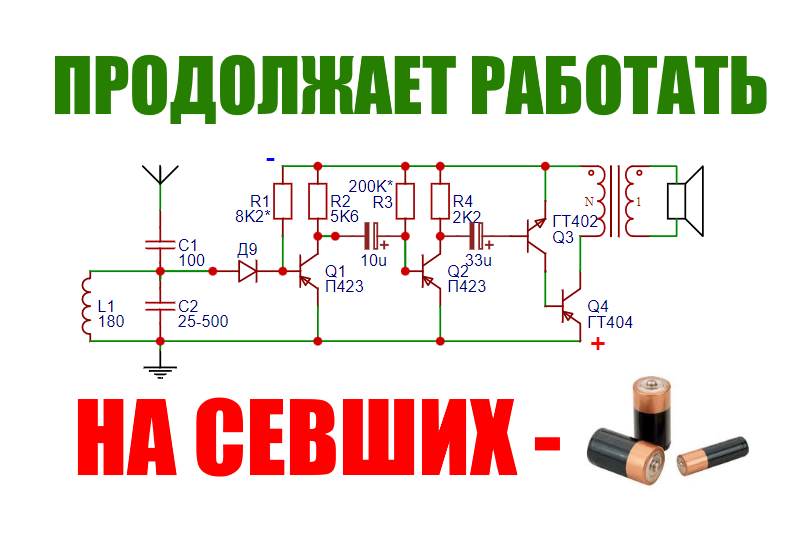

Схема радиоприемника построенная на германиевых транзисторах и поэтому отлично работает при низком питании в 0.6-0.8 вольт.

Этот радиоприемник может работать как в СВ так и в ДВ диапазоне

В схеме использование германиевые транзисторы что позволяет запускать данный приемник от севшей батарейки (от 0.3 вольт).

L1 и C2 образуют колебательный контур и через детектор на диоде Д9 сигнал поступает на базу транзистора первого каскада УНЧ после чего усиленный сигнал поступает на базу второго транзистора УНЧ который нагружен на резистор R4 с какого и снимается сигнал на тритий каскад усиления построенный на двух транзисторах соединенных по схеме Дарлингтона.

Резисторы сдвига R1 и R3 подбираются индивидуально в зависимости от коэффициента усиления транзисторов

Транзисторы надо подбирать с максимальным коэффициентом по усилению тока

P.S. Подписываемся на наш ЮТУБ канал Х-СХЕМА и не пропускайте новые видео:)

наш ДЗЕН канал

Простой, громкий, мощный транзисторный радиоприемник прямого усиления своими руками

 Этот приемник начинает работать от питания всего то 0.2 вольта и поэтому может запросто работать от севшей батарейки или даже двух монет между которыми влажная газета!

Данный приемник прямого усиления собран на германиевых транзисторах мп40-мп42 и поэтому начинает работать на очень низковольтного питания так же приемник может работать как в средних СВ так и в длинных ДВ волнах к тому же за счет того что на выходе применен выходной трансформатор (в моем случаи сетевой с 220 на 24 вольта) то мы можем слушать радио на обычном динамике 16 Ом или использовать обычные наушники.

L1 намотанная на ферритовом сердечнике диаметром 8мм и содержит 180 витков с выводами каждые 45 витка
